Σωστή Εφαρμογή, Συχνά Προβλήματα & Λύσεις
Η Ελλάδα έχει από τα υψηλότερα ποσοστά διείσδυσης ηλιακών θερμοσιφώνων στην Ευρώπη και ηλιοφάνεια που οι περισσότερες χώρες ζηλεύουν. Δεν είναι λοιπόν τυχαίο ότι ο πιο συχνός συνδυασμός που καλείται να διαχειριστεί ο εγκαταστάτης σήμερα είναι μια αντλία θερμότητας με προϋπάρχοντα ή νέο ηλιακό θερμοσίφωνα. Στη θεωρία ακούγεται ιδανικό: η δωρεάν ηλιακή ενέργεια μειώνει το φορτίο του ΖΝΧ και ανεβάζει τον πραγματικό βαθμό απόδοσης της εγκατάστασης. Στην πράξη, όμως, οι λεπτομέρειες είναι αυτές που ξεχωρίζουν μια σωστή δουλειά.
Σε αυτόν τον οδηγό από το τεχνικό τμήμα της Alphatech αναλύουμε τους σωστούς τρόπους σύνδεσης, τα προβλήματα που έχουμε συναντήσει, αλλά και τις πρακτικές λύσεις που εξασφαλίζουν αξιόπιστη λειτουργία, ζεστό νερό και μια απροβλημάτιστη εγκατάσταση.
Τελικά έχει νόημα να συνδυάσεις αντλία θερμότητας με ηλιακό θερμοσίφωνα;
Ας το σκεφτούμε λογικά. O ηλιακός παράγει ζεστό νερό με μηδενικό ενεργειακό κόστος για το μεγαλύτερο μέρος του χρόνου. Όταν η ηλιακή ακτινοβολία δεν επαρκεί, λόγω συννεφιάς, ή επειδή είναι χειμώνας, καθώς και σε περιπτώσεις που έχουμε αυξημένη βραδινή ζήτηση, αναλαμβάνει η αντλία θερμότητας να ανεβάσει ή να συμπληρώσει τη θερμοκρασία του νερού. Το ζητούμενο είναι η αντλία να δουλεύει όσο λιγότερο γίνεται και πάντα πάνω σε μια ήδη προθερμασμένη βάση, ώστε ο πραγματικός συντελεστής απόδοσης της εγκατάστασης να μένει υψηλός.
Οι συνηθέστεροι τρόποι σύνδεσης
Υπάρχουν διάφοροι τρόποι σύνδεσης Αντλίας θερμότητας με ηλιακά, και όλοι μπορούν να λειτουργήσουν σωστά, αρκεί να γίνει σωστά η διασύνδεση και εγκατάστασή τους.
1. Μπόιλερ λεβητοστασίου τριπλής ενέργειας (η πιο καθαρή λύση)

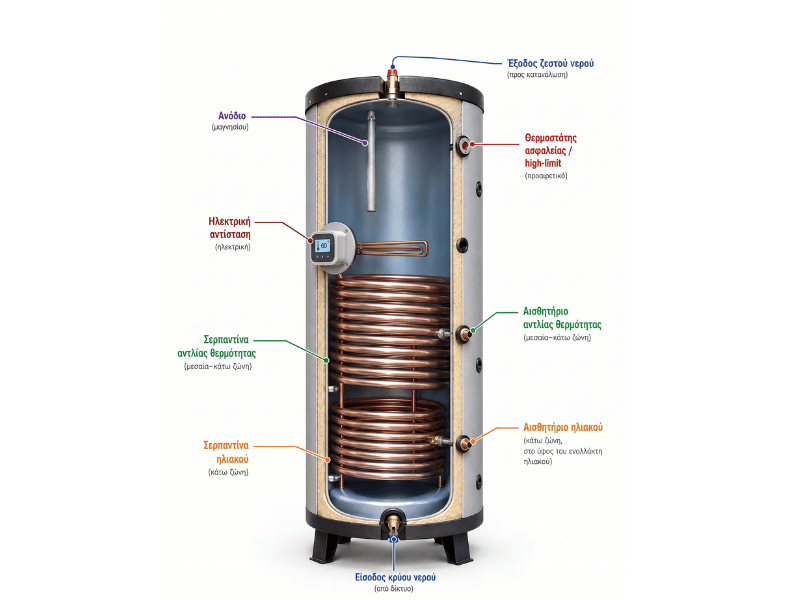

Το ιδανικό σενάριο για νέα εγκατάσταση είναι ένα δοχείο ΖΝΧ στο λεβητοστάσιο με δύο εναλλάκτες (σερπαντίνες). Η κάτω σερπαντίνα (μικρή) τροφοδοτείται από τους ηλιακούς συλλέκτες μέσω κυκλοφορητή και διαφορικού ελεγκτή, η πάνω (μεγάλη) από την αντλία θερμότητας, και υπάρχει και αντίσταση για χρήση έκτακτης ανάγκης. Η λογική της διαστρωμάτωσης είναι φυσική: ο ήλιος προθερμαίνει όλον τον όγκο από κάτω, ενώ η αντλία κρατάει τη θερμοκρασία, μόνο όταν χρειαστεί.
- Πλεονέκτημα: καθαρός διαχωρισμός πηγών, μέγιστη αξιοποίηση ήλιου, η αντλία δουλεύει μόνο συμπληρωματικά.
- Τι πρέπει να προσέξεις: σωστή τοποθέτηση των αισθητηρίων θερμοκρασίας (χαμηλά του ηλιακού, ψηλά της αντλίας), σερπαντίνα για αντλία θερμότητας τουλάχιστον 1,9m2 και επαρκής όγκος δοχείου για τη ζήτηση.
2. Μπόιλερ ταράτσας τριπλής ενέργειας (η πιο συχνή εγκατάσταση)
Στις περισσότερες ελληνικές κατοικίες λόγω έλλειψης χώρου και λεβητοστασίου, η εγκατάσταση ηλιακού μπόιλερ γίνεται σε ταράτσα ή σκεπή. Είναι παρόμοιο με το προηγούμενο αλλά εδώ ο ηλιακός συλλέκτης φορτίζει απευθείας το δοχείο ΖΝΧ, με την αντλία να λειτουργεί επικουρικά μέσω ενός εσωτερικού εναλλάκτη (σερπαντίνα), και την αντίσταση πάλι να είναι για έκτακτες ανάγκες.
- Πλεονέκτημα: ευκολία στην εγκατάσταση, μέγιστη αξιοποίηση ήλιου, η αντλία δουλεύει μόνο συμπληρωματικά.
- Τι πρέπει να προσέξεις: H σωστή τοποθέτηση των αισθητηρίων θερμοκρασίας (μέση για την αντλία, ψηλά για την υπερθέρμανση) καθώς και η σερπαντίνα για αντλία θερμότητας (τουλάχιστον 1,9m2) είναι πολύ πιο σημαντικά εδώ και απαιτούν μεγάλη προσοχή. Επίσης οι μεγάλες αποστάσεις των σωλήνων από αντλία προς ηλιακό μπόιλερ πρέπει να ληφθούν υπόψη και να συνυπολογιστούν πριν την τελική εγκατάσταση.
3. Διάταξη σε σειρά με υπάρχον ηλιακό θερμοσίφωνα (η πιο απαιτητική εγκατάσταση)
Σε πολλές ελληνικές κατοικίες που υπάρχει ήδη ηλιακός θερμοσίφωνας, προστίθεται αντλία θερμότητας. Εδώ ο ηλιακός θα πρέπει να λειτουργεί ως δοχείο προθέρμανσης: το προθερμασμένο νερό περνά σε ένα ξεχωριστό δοχείο-μπόιλερ της αντλίας, η οποία μέσω του εσωτερικού εναλλάκτη απλώς το ανεβάζει στη θερμοκρασία στόχο. Επειδή η αντλία ξεκινά από θερμή βάση, η κατανάλωσή της πέφτει σημαντικά.
- Πλεονέκτημα: χρήση του παλιού ηλιακού και προθέρμανση δοχείου ΖΝΧ για ελαχιστοποίηση χρήσης αντλίας το καλοκαίρι και μέγιστη απόδοσή της το χειμώνα
- Τι πρέπει να προσέξεις: H εγκατάσταση απαιτεί εξειδικευμένο υδραυλικό-τεχνικό, ο οποίος θα χρησιμοποιήσει όλα τα απαραίτητα υλικά (π.χ. βάνα εκτροπής ηλιακού, δοχείο διαστολής, αισθητήρια, κλπ) και θα προσέξει ιδιαίτερα τη σωστή διάταξη για διαστρωμάτωση του ΖΝΧ. Το αισθητήριο της αντλίας εδώ πρέπει να είναι στη μέση καθώς και η σερπαντίνα του μπόιλερ λεβητοστασίου κατάλληλη για αντλία θερμότητας (τουλάχιστον 1,9m2).
Τι προβλήματα μπορεί να συναντήσεις και πως να τα λύσεις
Πρόβλημα 1: Ακατάλληλος ή πολύ μικρός εναλλάκτης για αντλία θερμότητας
Ένας ηλιακός θερμοσίφωνας απλής ενέργειας δεν διαθέτει δεύτερη σερπαντίνα για να συνδεθεί η αντλία. Προσπάθειες «πρόχειρης» διασύνδεσης οδηγούν σε κακή μεταφορά θερμότητας και απογοητευτική απόδοση. Ακόμη και σε περιπτώσεις ηλιακών τριπλής ενεργείας, ο εναλλάκτης για αντλία θερμότητας είναι μικρός, με αποτέλεσμα να εμφανίζονται σφάλματα ροής ή σφάλματα υψηλής πίεσης συμπιεστή!
Λύση: Επιλογή δοχείου διπλής/τριπλής ενέργειας με επαρκή επιφάνεια εναλλάκτη (τουλάχιστον 1,9m2) από τη μελέτη. Επίσης η διασύνδεση αντλίας θερμότητας με το μπόιλερ θα πρέπει να γίνεται με τη μεγαλύτερη δυνατή διατομή σωλήνα (τουλάχιστον 1”) και σε ελάχιστη απόσταση 3 μέτρα, ώστε να εξασφαλίζεται η μεγαλύτερη δυνατή παροχή!
Πρόβλημα 2: Λάθος θέση & ρύθμιση αισθητήρων
Αν ο αισθητήρας του ηλιακού ή της αντλίας τοποθετηθεί σε λάθος ύψος στο δοχείο, το σύστημα δεν λειτουργεί σωστά: είτε ενεργοποιεί την αντλία ενώ υπάρχει διαθέσιμη ηλιακή θερμότητα, είτε αφήνει το χρήστη χωρίς ζεστό νερό.

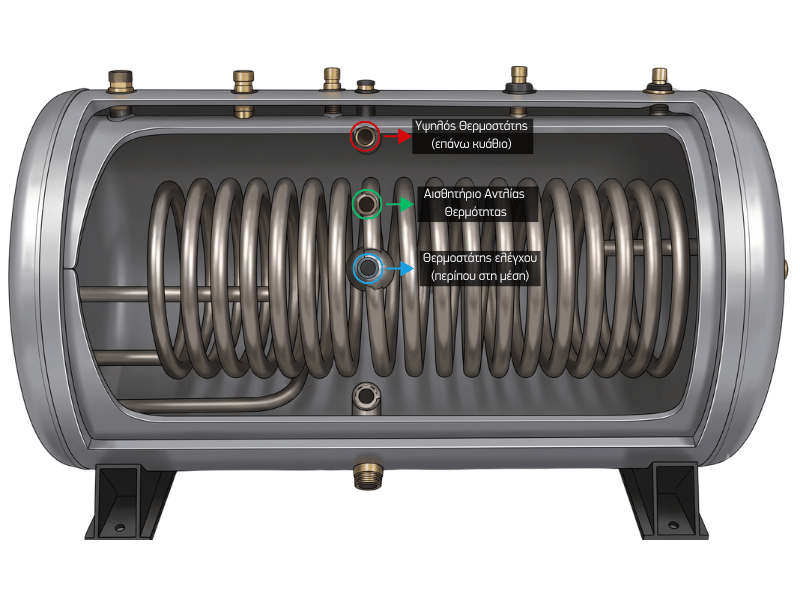

Λύση: Τήρηση των οδηγιών του κατασκευαστή για τη θέση κάθε αισθητήρα ανά ζώνη, όπως αναφέραμε παραπάνω. Ξεχωριστοί αισθητήρες για ηλιακό συλλέκτη (κάτω) και αντλία (πάνω). Επαλήθευση των ρυθμίσεων διαφορικού (ΔΤ) εκκίνησης/παύσης μετά την εγκατάσταση σε ηλιακό βεβιασμένης, προσεκτική τοποθέτηση αισθητηρίου αντλίας σε οριζόντιο μπόιλερ τριπλής ενέργειας (μέση και όσο πιο κεντρικά στο δοχείο γίνεται).
Πρόβλημα 3: Κακή διαχείριση θερμοκρασίας ΖΝΧ
Τους καλοκαιρινούς μήνες ο ηλιακός μπορεί να ανεβάσει το νερό του δοχείου πολύ πάνω από τη θερμοκρασία στόχο ακόμη και 80–90 °C σε ηλιόλουστες μέρες. Αυτό δημιουργεί δύο κινδύνους: το νερό να είναι πολύ καυτό και εξαρτήματα να καταπονούνται θερμικά. Από την άλλη, το χειμώνα η αντλία μπορεί να λειτουργεί σε σχετικά χαμηλό setpoint για καλύτερο COP, χωρίς να επιτυγχάνεται η επιθυμητή θερμοκρασία νερού χρήσης
Λύση: Για το καλοκαίρι, μείωση setpoint θερμοκρασίας από την αντλία και υποχρεωτική τοποθέτηση βαλβίδας ανάμιξης στην έξοδο του ΖΝΧ. Διατηρεί ασφαλή θερμοκρασία στις βρύσες ανεξάρτητα από το πόσο καυτό είναι το δοχείο. Επιπλέον, επιτρέπει στο δοχείο να αποθηκεύει περισσότερη ενέργεια. Για το χειμώνα, αύξηση setpoint θερμοκρασίας από την αντλία και περιοδική χρήση της ηλεκτρικής αντίστασης για βέλτιστη λειτουργία!
Πρόβλημα 4: Αντίστροφη ροή
Σε διατάξεις φυσικής κυκλοφορίας ή κακής όδευσης σωληνώσεων, ζεστό νερό μπορεί να «φεύγει» αντίστροφα μέσα από τα κυκλώματα τη νύχτα, ψύχοντας το δοχείο και ακυρώνοντας την ημερήσια ηλιακή συνεισφορά.
Λύση: Τοποθέτηση βαλβίδας αντεπιστροφής στα σωστά σημεία και θερμικές παγίδες (heat traps) στις συνδέσεις. Σωστή κλίση και μόνωση σωληνώσεων.
Η σωστή εφαρμογή ξεκινά από τη σωστή επιλογή εξοπλισμού. Οι αντλίες θερμότητας Panasonic Aquarea που διαθέτουμε υποστηρίζουν όλους τους αυτοματισμούς για ευέλικτη ενσωμάτωση ηλιακών συστημάτων και λογική προτεραιότητας πηγών ακριβώς τα χαρακτηριστικά που κάνουν τη διαφορά σε αυτές τις εγκαταστάσεις.
Παράλληλα, στηρίζουμε κάθε εφαρμογή με τα σωστά παρελκόμενα: δοχεία αδρανείας, θερμοστατικές βαλβίδες ηλιακών, κυκλοφορητές και υδραυλικά εξαρτήματα. Και κυρίως, με την τεχνική υποστήριξη 40+ ετών εμπειρίας, πριν και μετά την πώληση.
