Το R290, δηλαδή προπάνιο υψηλής καθαρότητας κατάλληλο για ψυκτικές εφαρμογές, κερδίζει συνεχώς έδαφος στις σύγχρονες αντλίες θερμότητας. Ο λόγος είναι σαφής: προσφέρει πολύ χαμηλό περιβαλλοντικό αποτύπωμα και μπορεί να υποστηρίξει αποδοτική λειτουργία ακόμη και με υψηλές θερμοκρασίες νερού.
To R290 όμως, δε παύει να είναι ένα εύφλεκτο ψυκτικό μέσο κατηγορίας A3, το οποίο φέρει ιδιαίτερης προσοχής. Αυτό δεν σημαίνει ότι αποτελεί εγγενώς επικίνδυνη επιλογή. Σημαίνει ότι η μελέτη, η θέση εγκατάστασης και οι εργασίες συντήρησης πρέπει να ακολουθούν συγκεκριμένους κανόνες.
Τι χρειάζεται, λοιπόν, να γνωρίζουν εγκαταστάτες και μηχανικοί πριν αναλάβουν μια εφαρμογή με R290;
Η ασφάλεια μιας εγκατάστασης R290 βασίζεται στον σωστό εξοπλισμό, στη σωστή χωροθέτηση και στις κατάλληλες διαδικασίες εργασίας.
Τι είναι το R290 και γιατί χρησιμοποιείται στις αντλίες θερμότητας;
Το R290 είναι φυσικό ψυκτικό μέσο με βάση το προπάνιο. Δεν ανήκει στα φθοριούχα αέρια (F-GASES) και έχει εξαιρετικά χαμηλό δείκτη δυναμικού υπερθέρμανσης του πλανήτη.
Σύμφωνα με τα στοιχεία της Ευρωπαϊκής Επιτροπής, το R290:
- έχει πολύ χαμηλό GWP,
- δεν καταστρέφει τη στιβάδα του όζοντος,
- κατατάσσεται στην κατηγορία ασφαλείας A3,
- αποτελεί εναλλακτική λύση σε αρκετά συνθετικά ψυκτικά μέσα,
- μπορεί να χρησιμοποιηθεί σε αποδοτικά συστήματα θέρμανσης και παραγωγής ζεστού νερού.
Η κατηγορία A3 δηλώνει χαμηλότερη τοξικότητα, αλλά υψηλή αναφλεξιμότητα. Αυτή είναι η βασική διαφορά που πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό και την εγκατάσταση.

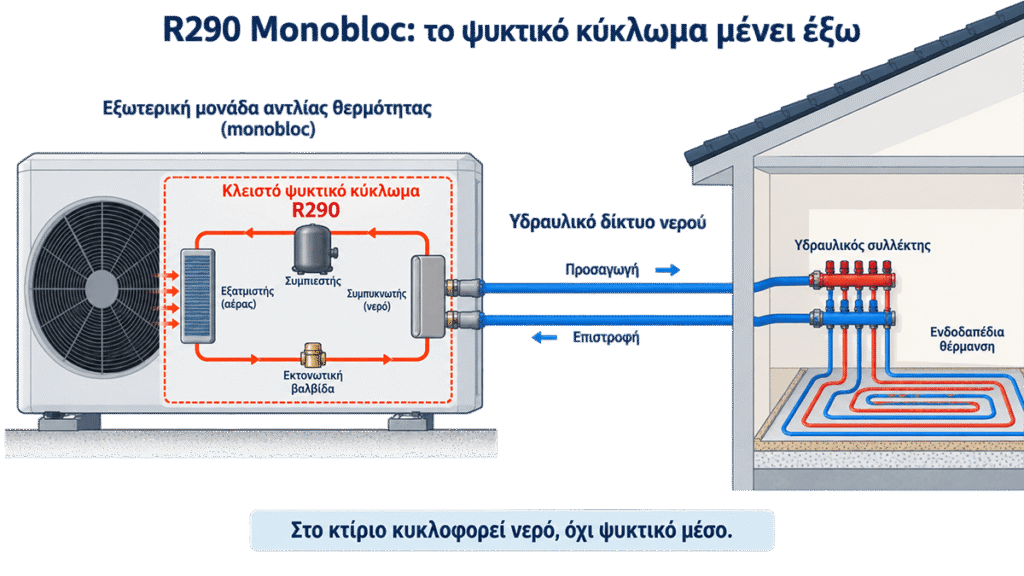

Στις περισσότερες οικιακές εφαρμογές, οι αντλίες θερμότητας R290 είναι monobloc. Ακόμα και στις split μονάδες όμως, το ψυκτικό κύκλωμα βρίσκεται σφραγισμένο μέσα στην εξωτερική μονάδα και στο εσωτερικό του κτιρίου κυκλοφορεί νερό και όχι ψυκτικό μέσο. Η συγκεκριμένη αρχιτεκτονική περιορίζει σημαντικά τις εργασίες που απαιτούν επέμβαση στο ψυκτικό κύκλωμα.
Γιατί το R290 βρίσκεται στο επίκεντρο των νέων κανονισμών;
Ο ευρωπαϊκός Κανονισμός (ΕΕ) 2024/573 επιταχύνει τη σταδιακή μείωση των φθοριούχων αερίων και εισάγει νέους περιορισμούς για τον εξοπλισμό κλιματισμού και τις αντλίες θερμότητας.
Ενδεικτικά, για αντλίες θερμότητας αέρος νερού προβλέπονται:

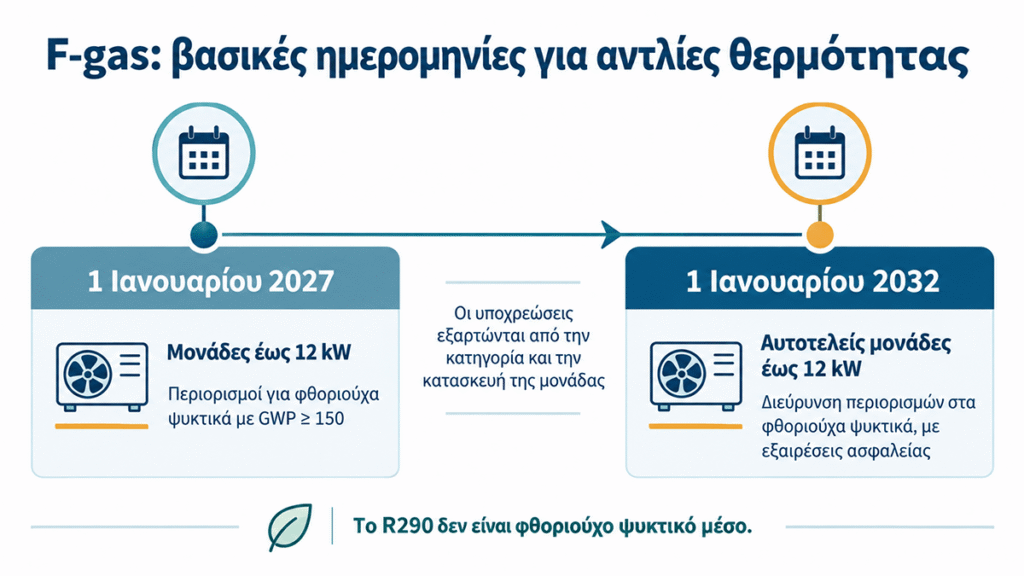

Το ακόλουθο χρονοδιάγραμμα συνοψίζει τις κύριες ημερομηνίες. Οι ακριβείς
υποχρεώσεις εξαρτώνται από την κατηγορία, την ισχύ και την κατασκευή του εξοπλισμού.
| Ημερομηνία | Κατηγορία | Τι αλλάζει |
|---|---|---|
| 1 Ιανουαρίου 2027 | Αυτοτελείς μονάδες έως 12 kW | Περιορίζεται η εισαγωγή από τρίτες χώρες μονάδων με φθοριούχα ψυκτικά GWP ≥ 150. |
| 1 Ιανουαρίου 2027 | Συγκεκριμένες μονάδες 12–50 kW | Εφαρμόζονται επιπλέον περιορισμοί, ανάλογα με τον τύπο και την κατασκευή του εξοπλισμού. |
| 1 Ιανουαρίου 2032 | Αυτοτελείς μονάδες έως 12 kW και 12–50 kW | Διευρύνεται ο αποκλεισμός φθοριούχων ψυκτικών, με προβλεπόμενες εξαιρέσεις για λόγους ασφαλείας. |
Οι ημερομηνίες και οι εξαιρέσεις διαφοροποιούνται ανάλογα με την κατηγορία, την ισχύ και την κατασκευή του εξοπλισμού. Επομένως, ο μελετητής δεν πρέπει να αντιμετωπίζει όλους τους τύπους αντλιών θερμότητας ως μία ενιαία κατηγορία.
Το R290 δεν υπόκειται στο ευρωπαϊκό σύστημα σταδιακής κατάργησης των F-gases, επειδή δεν είναι φθοριούχο αέριο. Η επιλογή του, ωστόσο, δεν απαλλάσσει τον εγκαταστάτη από τις απαιτήσεις ασφάλειας, εκπαίδευσης και πιστοποίησης που αφορούν τα εύφλεκτα ψυκτικά μέσα.
R290 αντλία θερμότητας: τα βασικά μέτρα ασφαλείας
Η ασφάλεια μιας εγκατάστασης δεν εξαρτάται από ένα μόνο μέτρο. Προκύπτει από τον συνδυασμό σωστής επιλογής εξοπλισμού, κατάλληλης χωροθέτησης, ελεγχόμενης εγκατάστασης και ασφαλών διαδικασιών συντήρησης.
Οι σύγχρονες εργοστασιακά σχεδιασμένες μονάδες R290 ενσωματώνουν προστατευτικά μέτρα που καθορίζονται από τον κατασκευαστή και τη συγκεκριμένη κατασκευή τους. Με σωστή χωροθέτηση και τήρηση των οδηγιών, το R290 δεν είναι λόγος αποφυγής μιας λύσης αντλίας θερμότητας· είναι ψυκτικό μέσο που απαιτεί τεκμηριωμένη, επαγγελματική εγκατάσταση.
Τήρηση των οδηγιών του κατασκευαστή
Η πρώτη πηγή τεχνικών απαιτήσεων είναι πάντοτε το εγχειρίδιο της συγκεκριμένης μονάδας. Ο κατασκευαστής καθορίζει, μεταξύ άλλων:
- τις απαιτούμενες αποστάσεις ασφαλείας,
- τις επιτρεπόμενες θέσεις εγκατάστασης,
- τις διαστάσεις της προστατευμένης ζώνης,
- τους περιορισμούς κοντά σε ανοίγματα και πιθανές πηγές ανάφλεξης,
- τις απαιτήσεις εξαερισμού,
- τα μέτρα προστασίας κατά τη συντήρηση.
Προσοχή: Οι αποστάσεις ασφαλείας δεν είναι ίδιες για κάθε μοντέλο. Δεν πρέπει να χρησιμοποιούνται γενικοί αριθμοί αντί των οδηγιών του κατασκευαστή. |
Σωστή επιλογή θέσης
Το προπάνιο είναι βαρύτερο από τον αέρα. Σε περίπτωση διαρροής μπορεί να κινηθεί προς χαμηλότερα σημεία και να συγκεντρωθεί σε κοιλότητες ή ανεπαρκώς αεριζόμενους χώρους.
Η μονάδα δεν πρέπει να εγκαθίσταται χωρίς ειδική αξιολόγηση:
- δίπλα σε φωταγωγούς ή βαθουλώματα,
- κοντά σε ανοίγματα προς υπόγεια,
- επάνω ή δίπλα σε φρεάτια και αποχετεύσεις,
- σε κλειστούς χώρους με ανεπαρκή αερισμό,
- κοντά σε παράθυρα, πόρτες ή στόμια αερισμού, όταν αυτά βρίσκονται μέσα στην καθορισμένη ζώνη ασφαλείας που καθορίζει ο κατασκευαστής.
Χρειάζεται επίσης να αποφεύγεται η δημιουργία «θυλάκων» στους οποίους θα μπορούσε να παραμείνει το αέριο.
Απομάκρυνση πηγών ανάφλεξης
Μέσα στη ζώνη ασφαλείας που καθορίζει ο κατασκευαστής δεν πρέπει να υπάρχουν ενεργές ή πιθανές πηγές ανάφλεξης. Σε αυτές μπορεί να περιλαμβάνονται:
- γυμνή φλόγα,
- καυστήρες και συσκευές αερίου,
- διακόπτες ή ηλεκτρολογικός εξοπλισμός που δεν είναι κατάλληλος για τη συγκεκριμένη θέση,
- θερμές επιφάνειες,
- σπινθήρες από εργαλεία,
- κάπνισμα ή εργασίες θερμής κατεργασίας.
Η ζώνη ασφαλείας πρέπει να παραμένει ελεύθερη και μετά την παράδοση του έργου. Δεν αρκεί να είναι σωστή μόνο την ημέρα της εγκατάστασης.
Προστασία από μηχανικές καταπονήσεις
Η εξωτερική μονάδα πρέπει να τοποθετείται σε σταθερή βάση και να προστατεύεται από πιθανές προσκρούσεις, ιδιαίτερα όταν βρίσκεται κοντά σε χώρο στάθμευσης, δρόμο ή περιοχή συχνής διέλευσης.
Όπου απαιτείται, μπορούν να προβλεφθούν προστατευτικά εμπόδια. Αυτά όμως δεν πρέπει να περιορίζουν την κυκλοφορία του αέρα ούτε να εμποδίζουν την πρόσβαση για ασφαλή συντήρηση.
Ιδιαίτερη προσοχή χρειάζεται επίσης:
- στη στήριξη των σωληνώσεων νερού,
- στην απορροή των συμπυκνωμάτων,
- στην προστασία από παγετό,
- στην αποφυγή παρεμβάσεων που αλλοιώνουν το περίβλημα της μονάδας.

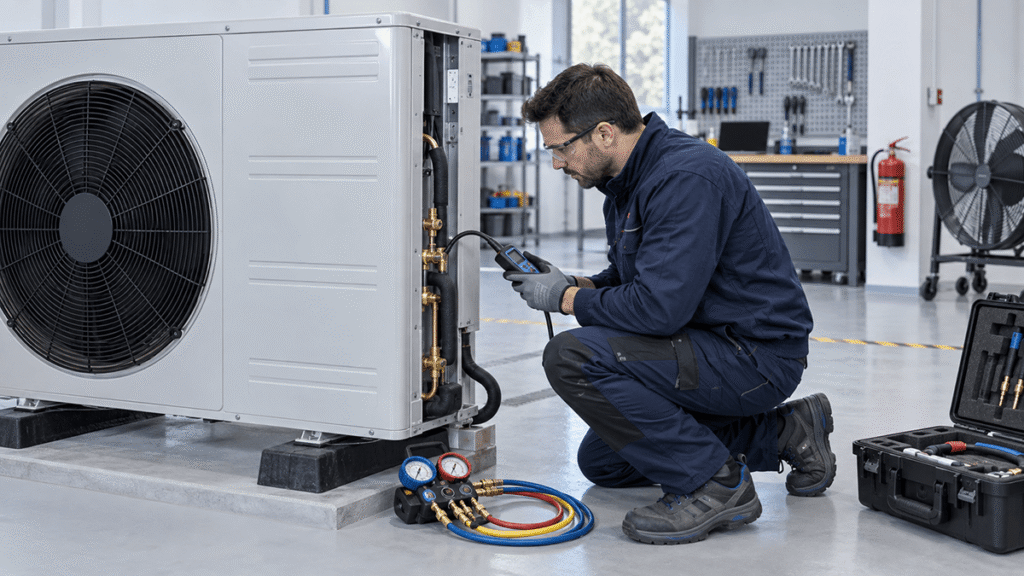

Κατάλληλες διαδικασίες επισκευής/συντήρησης
Η επέμβαση στο ψυκτικό κύκλωμα R290 δεν πρέπει να αντιμετωπίζεται όπως μια συνηθισμένη εργασία σε μη εύφλεκτο ψυκτικό.
Πριν από την έναρξη των εργασιών απαιτούνται, ανάλογα με την επέμβαση και τις οδηγίες του κατασκευαστή:
- Έλεγχος και οριοθέτηση της περιοχής εργασίας.
- Απομάκρυνση ή απενεργοποίηση πιθανών πηγών ανάφλεξης.
- Επαρκής αερισμός του χώρου.
- Έλεγχος με κατάλληλο ανιχνευτή εύφλεκτου αερίου.
- Χρήση εργαλείων και εξοπλισμού κατάλληλων για ψυκτικά κατηγορίας A
- Ασφαλής ανάκτηση ή απομάκρυνση του ψυκτικού, όπου απαιτείται.
- Τήρηση της διαδικασίας καθαρισμού και αδρανοποίησης που προβλέπει ο κατασκευαστής πριν από εργασία η οποία θα μπορούσε να δημιουργήσει θερμότητα ή σπινθήρα.
- Τελικός έλεγχος στεγανότητας και ασφαλής επαναλειτουργία.
Ποια πρότυπα αφορούν τις εγκαταστάσεις R290;
Οι βασικές τεχνικές αναφορές για την ασφάλεια των αντλιών θερμότητας περιλαμβάνουν:
- τη σειρά προτύπων EN 378 για συστήματα ψύξης και αντλίες θερμότητας,
- το EN IEC 60335-2-40 για την ασφάλεια ηλεκτρικών αντλιών θερμότητας, κλιματιστικών και αφυγραντήρων,
- το ISO 817 για την ταξινόμηση και την ονοματολογία των ψυκτικών μέσων,
- τις οδηγίες εγκατάστασης, λειτουργίας και συντήρησης του κατασκευαστή,
- τις εφαρμοζόμενες εθνικές απαιτήσεις για ηλεκτρολογικές εγκαταστάσεις, πυροπροστασία και ασφάλεια εργασίας.
Το IEC 60335-2-40 περιλαμβάνει ειδικές προβλέψεις για εύφλεκτα ψυκτικά, όπως σήμανση, αποφυγή πηγών ανάφλεξης, ανίχνευση διαρροής και διατάξεις ασφαλούς διακοπής, ανάλογα με την κατασκευή του εξοπλισμού.
Τα πρότυπα δεν πρέπει να χρησιμοποιούνται αποσπασματικά. Ο εγκαταστάτης χρειάζεται να εξετάζει ποια έκδοση έχει υιοθετηθεί, ποιο είναι το πεδίο εφαρμογής της και πώς συνδέεται με τη συγκεκριμένη μονάδα και το συγκεκριμένο έργο.
Τι ισχύει για την πιστοποίηση των τεχνικών;
Ο Εκτελεστικός Κανονισμός (ΕΕ) 2024/2215 διευρύνει το ευρωπαϊκό πλαίσιο πιστοποίησης. Δεν αφορά πλέον μόνο τα φθοριούχα ψυκτικά, αλλά καλύπτει και σχετικές εργασίες σε εξοπλισμό που χρησιμοποιεί εναλλακτικά ψυκτικά μέσα, όπως:
- υδρογονάνθρακες, στους οποίους ανήκει το R290,
- διοξείδιο του άνθρακα,
- αμμωνία.
Το πλαίσιο περιλαμβάνει την εγκατάσταση, επισκευή, συντήρηση και παροπλισμό σταθερού εξοπλισμού ψύξης, κλιματισμού και αντλιών θερμότητας.
Για τα φυσικά πρόσωπα προβλέπονται διαφορετικοί τύποι πιστοποιητικών, ανάλογα με τα ψυκτικά μέσα και τις εργασίες που καλύπτονται. Τα κράτη μέλη εφαρμόζουν τα αντίστοιχα συστήματα πιστοποίησης και τις μεταβατικές διαδικασίες σε εθνικό επίπεδο.
Επομένως, πριν από οποιαδήποτε επέμβαση στο ψυκτικό κύκλωμα, ο τεχνικός πρέπει να επιβεβαιώνει ότι:
- διαθέτει την κατάλληλη εκπαίδευση,
- καλύπτεται από την απαιτούμενη πιστοποίηση,
- γνωρίζει τις διαδικασίες εργασίας με ψυκτικά A3,
- χρησιμοποιεί κατάλληλο εξοπλισμό,
- ακολουθεί τις εθνικές απαιτήσεις που ισχύουν τη στιγμή της εργασίας.
Η τοποθέτηση μιας εργοστασιακά σφραγισμένης monobloc μονάδας, όπως οι Panasonic Aquarea T-CAP R290, χωρίς άνοιγμα του ψυκτικού κυκλώματος δεν ταυτίζεται τεχνικά με εργασία επισκευής ή πλήρωσης. Αυτό δεν αναιρεί τις απαιτήσεις για σωστή χωροθέτηση, ηλεκτρολογική σύνδεση, υδραυλική εγκατάσταση και τήρηση των οδηγιών ασφαλείας.

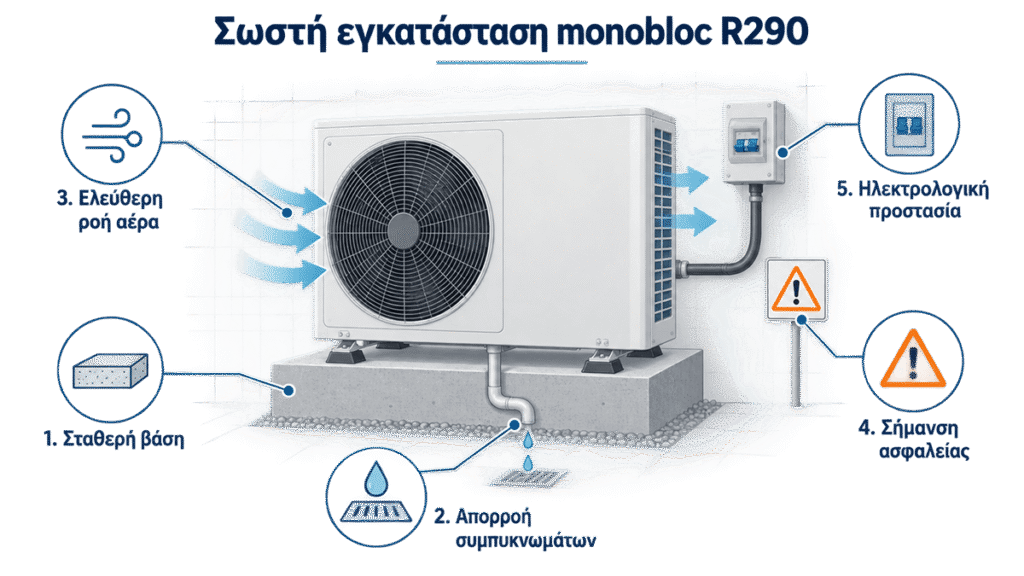

Checklist πριν από την παράδοση της εγκατάστασης
Πριν τεθεί σε λειτουργία μια αντλία θερμότητας R290, είναι χρήσιμο να επιβεβαιώνονται τουλάχιστον τα ακόλουθα:
Checklist εγκατάστασης μονάδας R290
- Η θέση εγκατάστασης συμφωνεί με το εγχειρίδιο του κατασκευαστή.
- Η απαιτούμενη ζώνη ασφαλείας έχει αποτυπωθεί και παραμένει ελεύθερη.
- Δεν υπάρχουν φρεάτια, κοιλότητες ή ανοίγματα σε μη επιτρεπόμενη απόσταση.
- Δεν υπάρχουν πηγές ανάφλεξης μέσα στην προστατευμένη περιοχή.
- Η μονάδα είναι σταθερά στερεωμένη και προστατευμένη από πρόσκρουση.
- Η ροή αέρα γύρω από την εξωτερική μονάδα δεν παρεμποδίζεται.
- Η απορροή συμπυκνωμάτων έχει προβλεφθεί σωστά.
- Έχουν εφαρμοστεί τα απαιτούμενα μέτρα προστασίας από παγετό.
- Οι ηλεκτρολογικές προστασίες και η γείωση έχουν ελεγχθεί.
- Οι σημάνσεις για το εύφλεκτο ψυκτικό είναι ορατές.
- Ο ιδιοκτήτης έχει ενημερωθεί ότι δεν πρέπει να τροποποιεί τη ζώνη γύρω από τη μονάδα.
- Έχουν καταγραφεί το μοντέλο, η ποσότητα ψυκτικού και οι απαραίτητες οδηγίες συντήρησης.
Συχνές ερωτήσεις για το R290
Ναι, όταν είναι κατάλληλα σχεδιασμένη, πιστοποιημένη και εγκατεστημένη σύμφωνα με τις οδηγίες του κατασκευαστή και τα εφαρμοζόμενα πρότυπα. Η υψηλή αναφλεξιμότητα του R290 απαιτεί συγκεκριμένα μέτρα, αλλά αντιμετωπίζεται ήδη στον σχεδιασμό των σύγχρονων μονάδων.
Η δυνατότητα εγκατάστασης εξαρτάται από τον τύπο της μονάδας, την ποσότητα ψυκτικού, τον όγκο και τον αερισμό του χώρου, καθώς και από τις προβλέψεις του κατασκευαστή και των σχετικών προτύπων. Δεν πρέπει να θεωρείται αυτομάτως αποδεκτή.
Όχι απαραίτητα. Οι μονάδες ήδη περιέχουν όλα τα κατάλληλα ασφαλιστικά μέτρα σε περίπτωση οποιασδήποτε διαρροής ώστε το ψυκτικό μέσο να απομακρυνθεί ταχύτατα στον αέρα. Η απαίτηση για επιπλέον ανιχνευτή εξαρτάται από την κατασκευή της μονάδας, την ποσότητα ψυκτικού, τη θέση και την εφαρμοζόμενη τεχνική λύση. Απαιτείται πάντως κατάλληλος φορητός ανιχνευτής στις εργασίες όπου προβλέπεται έλεγχος για πιθανή παρουσία εύφλεκτου αερίου.
Ο εξοπλισμός πρέπει να είναι ρητά κατάλληλος για R290 και ψυκτικά κατηγορίας A3. Αυτό αφορά, μεταξύ άλλων, ανιχνευτές, αντλίες κενού, μηχανήματα ανάκτησης, ζυγαριές και ηλεκτρικά εργαλεία.
Όχι. Πρέπει να χρησιμοποιείται αποκλειστικά ψυκτικό R290 της απαιτούμενης καθαρότητας και προδιαγραφής. Το κοινό καύσιμο προπάνιο μπορεί να περιέχει προσμίξεις, υγρασία και ουσίες οσμής που το καθιστούν ακατάλληλο για ψυκτικό κύκλωμα.
Το R290 αποτελεί μία από τις σημαντικότερες κατευθύνσεις της ευρωπαϊκής αγοράς αντλιών θερμότητας. Το πολύ χαμηλό GWP και τα τεχνικά του χαρακτηριστικά το καθιστούν ιδιαίτερα ελκυστικό, ειδικά καθώς περιορίζεται σταδιακά η χρήση φθοριούχων ψυκτικών μέσων.
Η μετάβαση, όμως, απαιτεί τεχνική γνώση. Η σωστή χωροθέτηση, η τήρηση της ζώνης ασφαλείας, η χρήση κατάλληλων εργαλείων και η εκπαίδευση των τεχνικών αποτελούν βασικές προϋποθέσεις για μια ασφαλή εγκατάσταση.
