Επιτηρητής Τάσης, Αντικεραυνικά & Σταθεροποιητής (AVR): Τι Χρειάζεται Πραγματικά Κάθε Εγκατάσταση;
Ο πλήρης οδηγός για τον εγκαταστάτη: τι κάνει το καθένα, γιατί προστατεύει την επένδυση του πελάτη σας, και πότε επιβάλλεται η τοποθέτηση του καθενός.
Οι σύγχρονες αντλίες θερμότητας και τα κλιματιστικά inverter είναι «έξυπνα» μηχανήματα με ευαίσθητα και ακριβά ηλεκτρονικά συστήματα. Μια απότομη υπέρταση ή ένας κεραυνός μπορεί να κάψει μια πλακέτα που κοστίζει όσο μισό μηχάνημα. Στο τεχνικό τμήμα της Alphatech λαμβάνουμε συχνά την ίδια ερώτηση: «Τι πρέπει να κάνω για να προστατέψω την αντλία μου;»
Υπάρχουν τρία διαφορετικά μέσα προστασίας που πολύ συχνά μπορεί να τα μπερδέψει ο εγκαταστάτης. Δεν κάνουν την ίδια δουλειά και δεν είναι απαραίτητα σε κάθε εγκατάσταση: ο επιτηρητής τάσης, τα αντικεραυνικά (T2+T3) και ο σταθεροποιητής τάσης (AVR). Ας βάλουμε τα πράγματα σε μια σειρά.
1. Επιτηρητής Τάσης: Η βασική προστασία που πρέπει να μπαίνει ΠΑΝΤΑ

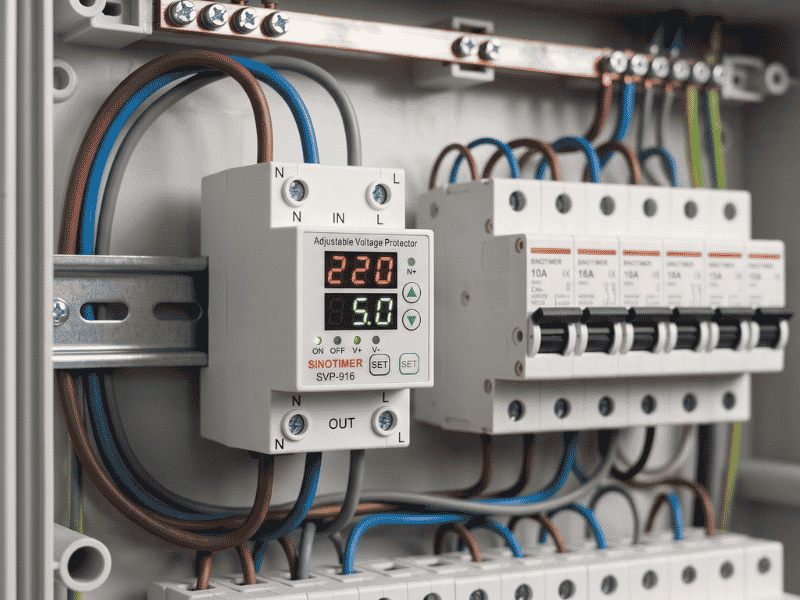

Ο επιτηρητής τάσης είναι ένα μικρό ρελέ που τοποθετείται στον πίνακα και παρακολουθεί συνεχώς την τάση του δικτύου. Όταν η τάση βγει εκτός ορίων της ρύθμισής του, αποσυνδέει άμεσα το φορτίο και το επανασυνδέει μόνο όταν η τάση σταθεροποιηθεί.
Γιατί βοηθάει ο επιτηρητής τάσης;
- Προστατεύει τον συμπιεστή: η λειτουργία inverter με χαμηλή τάση «τραβάει» περισσότερο ρεύμα και υπερθερμαίνει το σύστημα. Ο επιτηρητής λειτουργεί σαν κόφτης πριν προλάβει να καεί ο συμπιεστής.
- Καλύπτει τις απότομες διακυμάνσεις & βυθίσεις: πτώσεις τάσης από εκκινήσεις γειτονικών φορτίων ή ασταθές δίκτυο της ΔΕΔΔΗΕ.
- Καθυστέρηση επανεκκίνησης: ρυθμιζόμενη χρονοκαθυστέρηση ώστε ο συμπιεστής να μην ξαναπαίρνει μπρος με υπολειπόμενη τάση — κρίσιμο για τη διάρκεια ζωής του.
Η σωστή ρύθμιση επιτηρητή τάσης
Η φυσιολογική τάση για δίκτυα Χ.Τ. είναι 230V μονοφασικό και 400V τριφασικό. Τα επιτρεπτά όρια διακύμανσης του ΔΕΔΔΗΕ είναι 207–253V για μονοφασικό και 360–440V για τριφασικό τιμές που πρέπει να χρησιμοποιούνται στον επιτηρητή. Σημαντικότερες όμως είναι οι ρυθμίσεις των χρόνων απόκρισης και επαναφοράς (response & reset delay). Για τα περισσότερα δίκτυα εντός αστικών κέντρων, τυπικές ρυθμίσεις για αντλίες θερμότητας είναι 1–2s στην απόκριση και 180s στην επαναφορά.
Ο επιτηρητής τάσης είναι μονόδρομος σε κάθε εγκατάσταση αντλίας θερμότητας ή inverter κλιματισμού. Είναι το φθηνότερο εξάρτημα προστασίας σε σχέση με το ρίσκο που καλύπτει και πρέπει να θεωρείται πάγια πρακτική.
2. Αντικεραυνικά (T2+T3): Προστασία από υπερτάσεις & πλήγμα από κεραυνό

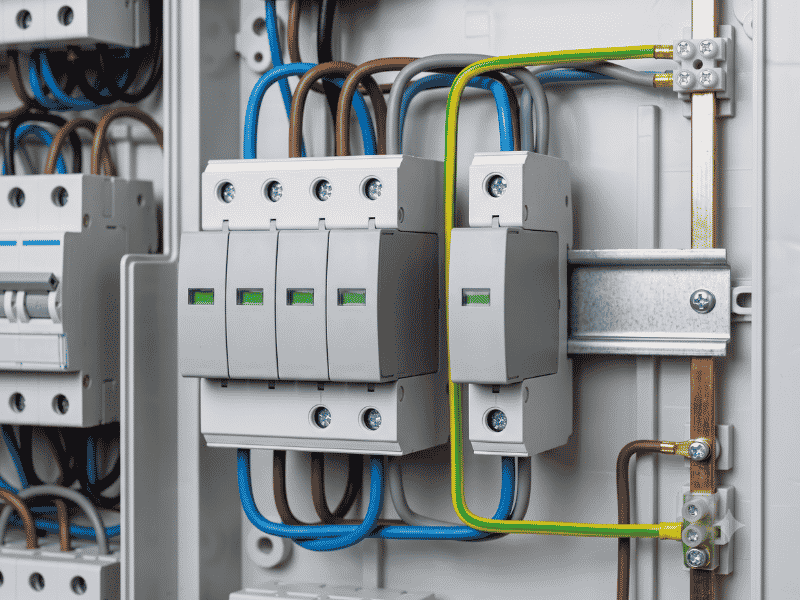

Τα αντικεραυνικά (απαγωγείς υπερτάσεων / SPD) εκτονώνουν προς τη γείωση τις στιγμιαίες υπερτάσεις που προκαλούνται από κεραυνούς ή λανθασμένους χειρισμούς στο δίκτυο. Σε αντίθεση με τον επιτηρητή που κόβει την παροχή, τα αντικεραυνικά «απορροφούν» το ενεργειακό κύμα μέσα σε μικροδευτερόλεπτα.
Στην εμπορική ορολογία μιλάμε για συνδυασμό T2+T3: το T2 τοποθετείται στον γενικό πίνακα και αναλαμβάνει το μεγαλύτερο μέρος του κύματος, ενώ το T3 μπαίνει κοντά στην ευαίσθητη συσκευή (π.χ. στον πίνακα της αντλίας θερμότητας) και «καθαρίζει» τα υπολείμματα της υπέρτασης πριν φτάσουν στα ηλεκτρονικά.
Πότε κρίνεται απαραίτητη η τοποθέτηση;
- Σε περιοχές με συχνή πτώση κεραυνών: ορεινές, ημιορεινές και ανοιχτές αγροτικές περιοχές με μεγάλες εναέριες γραμμές.
- Σε εγκαταστάσεις με εκτεθειμένη εξωτερική μονάδα: ταράτσες, εξοχικά, μονοκατοικίες χωρίς γειτονική «θωράκιση» από ψηλότερα κτίρια.
- Όπου υπάρχει ήδη ή απαιτείται αλεξικέραυνο: τότε το SPD δεν είναι προαιρετικό αλλά μέρος της μελέτης αντικεραυνικής προστασίας.
Η σωστή επιλογή αντικεραυνικού
Η επιλογή εξαρτάται από πολλούς παράγοντες και το πιο ορθό είναι η ενημέρωση από εταιρείες κατασκευής αντικεραυνικών συσκευών. Οι τυπικές τιμές για προστασία αντλιών θερμότητας είναι:
- T2 στον κεντρικό πίνακα & T3 κοντά στην αντλία
- 1P+N για μονοφασικό · 3P+N για τριφασικό
- Uc 275V για μονοφασικό · Uc 275/440V για τριφασικό
- In 20kA · Imax 40–50kA · Up ≤ 1.5kV
Τα αντικεραυνικά λειτουργούν μόνο με σωστή γείωση. Χωρίς αξιόπιστη γείωση χαμηλής αντίστασης (~10Ω), ένα SPD δεν έχει πού να εκτονώσει την ενέργεια και η προστασία είναι ουσιαστικά ανύπαρκτη. Χρειάζονται λιγότερο συχνά από τον επιτηρητή, ανάλογα με το δίκτυο και την έκθεση της εγκατάστασης· σε ζώνες υψηλού κεραυνικού κινδύνου, όμως, είναι επένδυση που γλυτώνει έξοδα και ταλαιπωρία.
3. Σταθεροποιητής Τάσης (AVR): Η λύση για τα πραγματικά «δύσκολα» δίκτυα

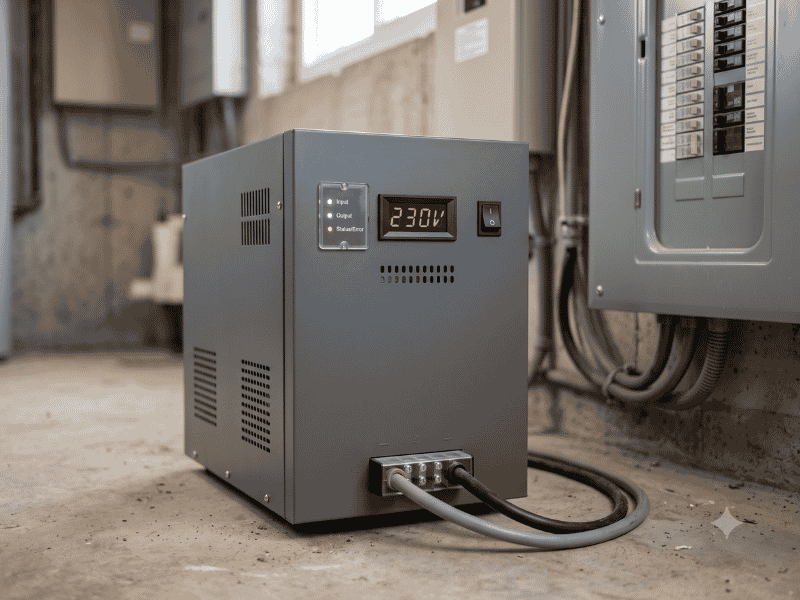

Ο σταθεροποιητής τάσης (Automatic Voltage Regulator) δεν κόβει την παροχή όπως ο επιτηρητής, αλλά τη διορθώνει. Παίρνει μια ασταθή ή μόνιμα χαμηλή/υψηλή τάση εισόδου και τη μετατρέπει σε σταθερά ~230V (ή 400V για τριφασικό) στην έξοδο, επιτρέποντας στο μηχάνημα να δουλεύει κανονικά ακόμη και όταν το δίκτυο έχει μεγάλες αυξομειώσεις.
Που είναι απαραίτητος
- Σε άκρες δικτύου & απομακρυσμένες περιοχές: όπου η τάση είναι μόνιμα χαμηλή και ο επιτηρητής θα έκοβε συνεχώς, αφήνοντας τον πελάτη χωρίς θέρμανση.
- Σε δίκτυα με μεγάλες & συχνές διακυμάνσεις: αγροτικές εγκαταστάσεις, νησιά, περιοχές με ισχυρά βιομηχανικά φορτία στην ίδια γραμμή.
- Όταν ο επιτηρητής «κλείνει» πολύ συχνά: επανειλημμένη αποσύνδεση λόγω χαμηλής τάσης είναι το σήμα ότι χρειάζεται AVR και όχι αφαίρεση του επιτηρητή.
Η σωστή επιλογή σταθεροποιητή (AVR)
Η επιλογή πρέπει να γίνεται πάντα σε συνεννόηση με ηλεκτρολόγο εγκαταστάτη. Υπολογίζεται με βάση τον τύπο της αντλίας (μονοφασική ή τριφασική) και το μέγιστο ρεύμα λειτουργίας της. Είναι πολύ σημαντικό να έχει συμβατότητα με inverter, ακρίβεια εξόδου ±3% και να είναι static AVR.
Χρειάζεται σπάνια, μόνο σε πολύ ιδιαίτερα, προβληματικά δίκτυα. Στις περισσότερες αστικές εγκαταστάσεις ο επιτηρητής αρκεί· ο AVR μπαίνει όταν το πρόβλημα είναι η ίδια η ποιότητα της παροχής.
Συγκριτικός Πίνακας: Πότε χρειάζεται το καθένα
| Επιτηρητής Τάσης | Αντικεραυνικά (T2+T3) | Σταθεροποιητής (AVR) | |
|---|---|---|---|
| Τι κάνει | Κόβει την παροχή σε υπέρταση/υπόταση | Εκτονώνει κεραυνικές υπερτάσεις στη γείωση | Διορθώνει & σταθεροποιεί την τάση στα 230V |
| Προστατεύει από | Διακυμάνσεις & βυθίσεις τάσης | Κεραυνούς & χειρισμούς δικτύου | Μόνιμα ασταθή/χαμηλή τάση |
| Συχνότητα ανάγκης | ΠΑΝΤΑ | Συχνά, ανάλογα με το δίκτυο | Σπάνια, ειδικά δίκτυα |
| Σημείο τοποθέτησης | Πίνακας μηχανήματος | Γενικός πίνακας (T2) · πίνακας συσκευής (T3) | Πριν τον πίνακα του μηχανήματος |
Συνδυάζονται μεταξύ τους;
Ναι, και ιδανικά λειτουργούν συμπληρωματικά. Σε μια απαιτητική εγκατάσταση η σωστή αλυσίδα προστασίας είναι: επιτηρητής τάσης ως βασική γραμμή άμυνας που κόβει την παροχή αν κάτι ξεφύγει, αντικεραυνικά T2 στον πίνακα & T3 στην αντλία, και σταθεροποιητής (όπου απαιτείται) για τη διόρθωση της τάσης. Καθένα καλύπτει διαφορετικό κίνδυνο και κανένα δεν αντικαθιστά το άλλο.
Συχνές Ερωτήσεις (FAQ)
Στις περισσότερες αστικές εγκαταστάσεις με σταθερό δίκτυο και χαμηλό κίνδυνο κεραυνών, ναι. Ο επιτηρητής καλύπτει τις καθημερινές διακυμάνσεις. Αντικεραυνικά και AVR προστίθενται μόνο όταν το επιβάλλουν η περιοχή και η ποιότητα της παροχής.
Όχι. Ο επιτηρητής κόβει την παροχή όταν η τάση βγει εκτός ορίων· ο σταθεροποιητής τη διορθώνει ώστε το μηχάνημα να συνεχίσει να δουλεύει. Σε δίκτυο με μόνιμα χαμηλή τάση, ο επιτηρητής θα έκοβε συνεχώς και θα χρειαζόταν AVR.
Συχνά ναι. Οι περισσότερες υπερτάσεις δεν προέρχονται από άμεσο πλήγμα, αλλά από επαγωγικά φαινόμενα σε κοντινούς κεραυνούς και χειρισμούς του δικτύου. Σε εκτεθειμένες εγκαταστάσεις, ένα T2+T3 με σωστή γείωση προστατεύει ακόμη και χωρίς αλεξικέραυνο.
Το T2 στον γενικό πίνακα της παροχής και το T3 κοντά στην ευαίσθητη συσκευή συνήθως στον πίνακα της αντλίας θερμότητας ή της εξωτερικής μονάδας για να καθαρίσει τα υπολείμματα της υπέρτασης.
